新闻详情
快速退火炉RTP在二代半导体激光器制造中的核心价值分析
- 分类： 行业知识
- 作者：管理员
- 来源：本站
- 发布时间：2026-09-16
- 访问量： 0
【概要描述】摘要快速退火炉RTP有快速升降温、高温度均匀性、短时高温暴露等独特热场特性，已成为化合物半导体激光器···
快速退火炉RTP在二代半导体激光器制造中的核心价值分析
【概要描述】摘要快速退火炉RTP有快速升降温、高温度均匀性、短时高温暴露等独特热场特性，已成为化合物半导体激光器···
- 分类： 行业知识
- 作者：管理员
- 来源：本站
- 发布时间：2026-09-16
- 访问量： 0
详情
摘要
快速退火炉RTP有快速升降温、高温度均匀性、短时高温暴露等独特热场特性，已成为化合物半导体激光器（GaAs、InP、GaInP基）制造中不可或缺的关键设备。我们通过电学性能优化、光学带隙调控、材料缺陷修复、界面工程与可靠性提升、薄膜致密化与热管理五个维度，系统梳理RTP所解决的核心工艺问题，并用具体应用案例加以佐证。
RTP解决的系统性核心问题
问题维度 | 具体工艺痛点 | RTP的核心解决功能 |
1.电学接触 | 高接触电阻、空洞、烧毁 | 均匀高温合金化+快速降温防过反应 |
2.晶格缺陷 | 离子注入损伤、As挥发 | 高温激活+短时修复 |
3.带隙调控 | 波长固定、再生长成本高 | 热诱导量子阱互混（QWI） |
4.界面可靠性 | 键合/钝化不良、表面复合 | 均匀温场+保护气氛界面反应 |
5.薄膜热管理 | 薄膜疏松、附着力差 | 阶梯升温再结晶致密化 |
一、解决欧姆接触形成与合金化质量问题
核心问题：金属-半导体界面若合金化不充分或过反应，会导致接触电阻高、开启电流大、功率输出不均匀，甚至芯片烧毁。
RTP的解决路径：
- 高温场（400~500℃） 促进金属与半导体层原子热运动，在界面形成均匀的合金相，获得低接触电阻的欧姆接触。
- 快速升降温 严格限制高温停留时间（30~60s），避免金属过度扩散和空洞长大，减少界面缺陷。
- 温度均匀性 确保整片晶圆各区域合金化程度一致，提升良率。

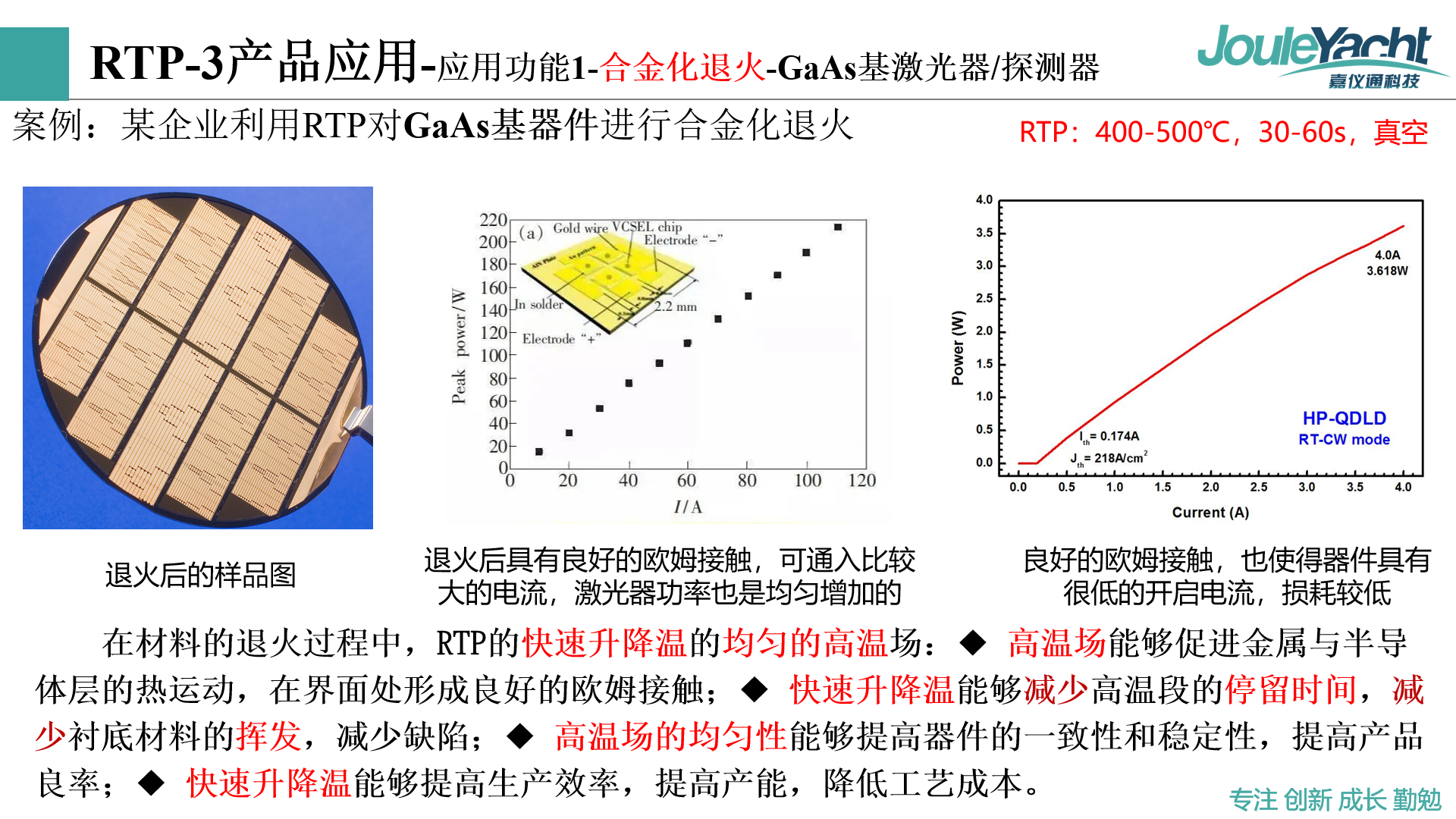

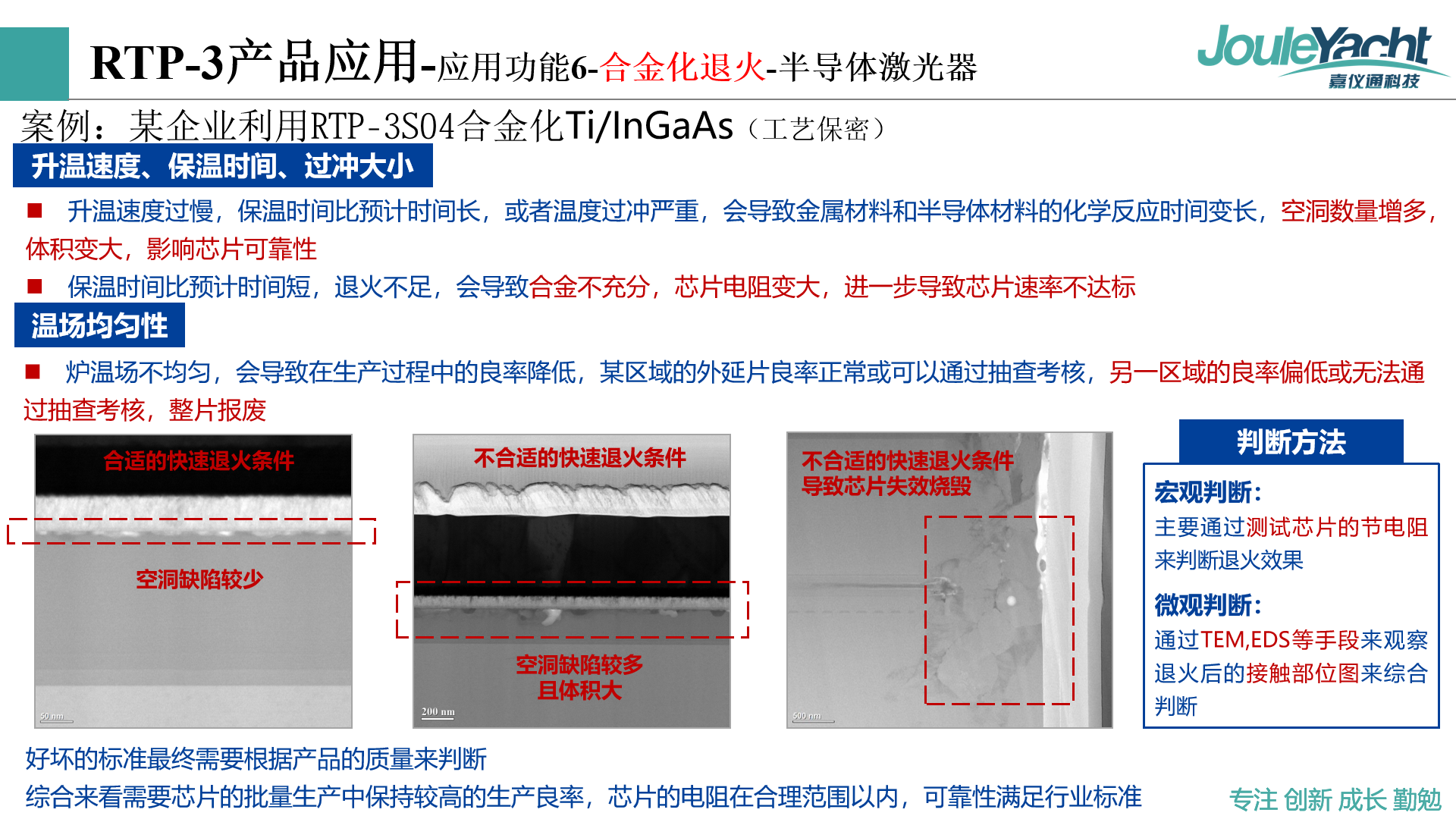

引用案例：
二、解决离子注入损伤的晶格修复与掺杂激活问题
核心问题：离子注入虽能实现选区掺杂，但会造成晶格损伤、非晶化，且掺杂原子未占据格点位置，无法有效改变导电性或带隙。
RTP的解决路径：
- 高温场（730~875℃） 提供足够能量促进晶格原子重排和掺杂原子替位激活。
- 快速升降温 将高温时间压缩至60~180s，大幅减少衬底元素（如As）挥发，防止二次缺陷产生。
- 均匀温度场 确保全片修复程度一致，避免局部过修复或欠修复。

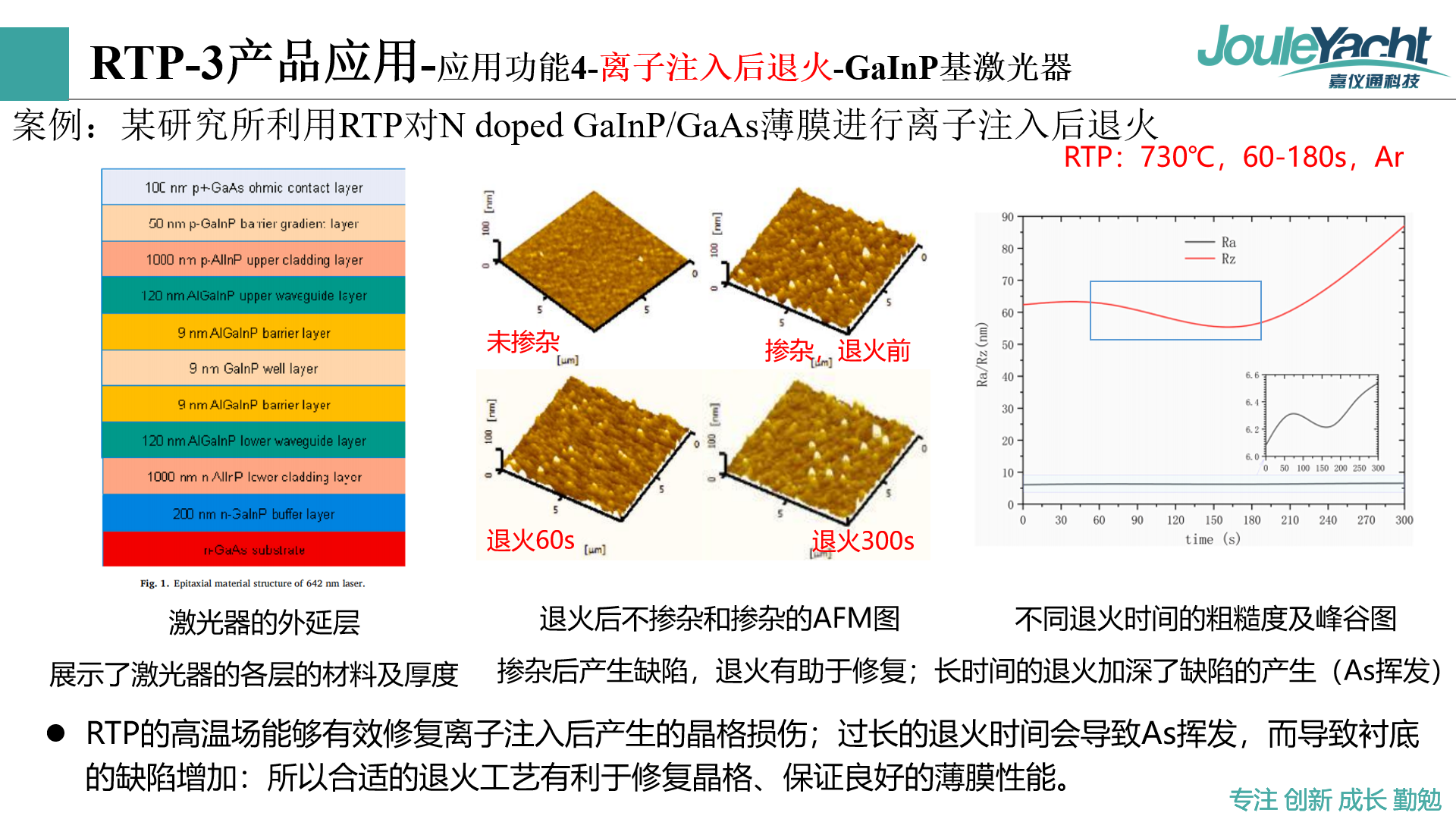

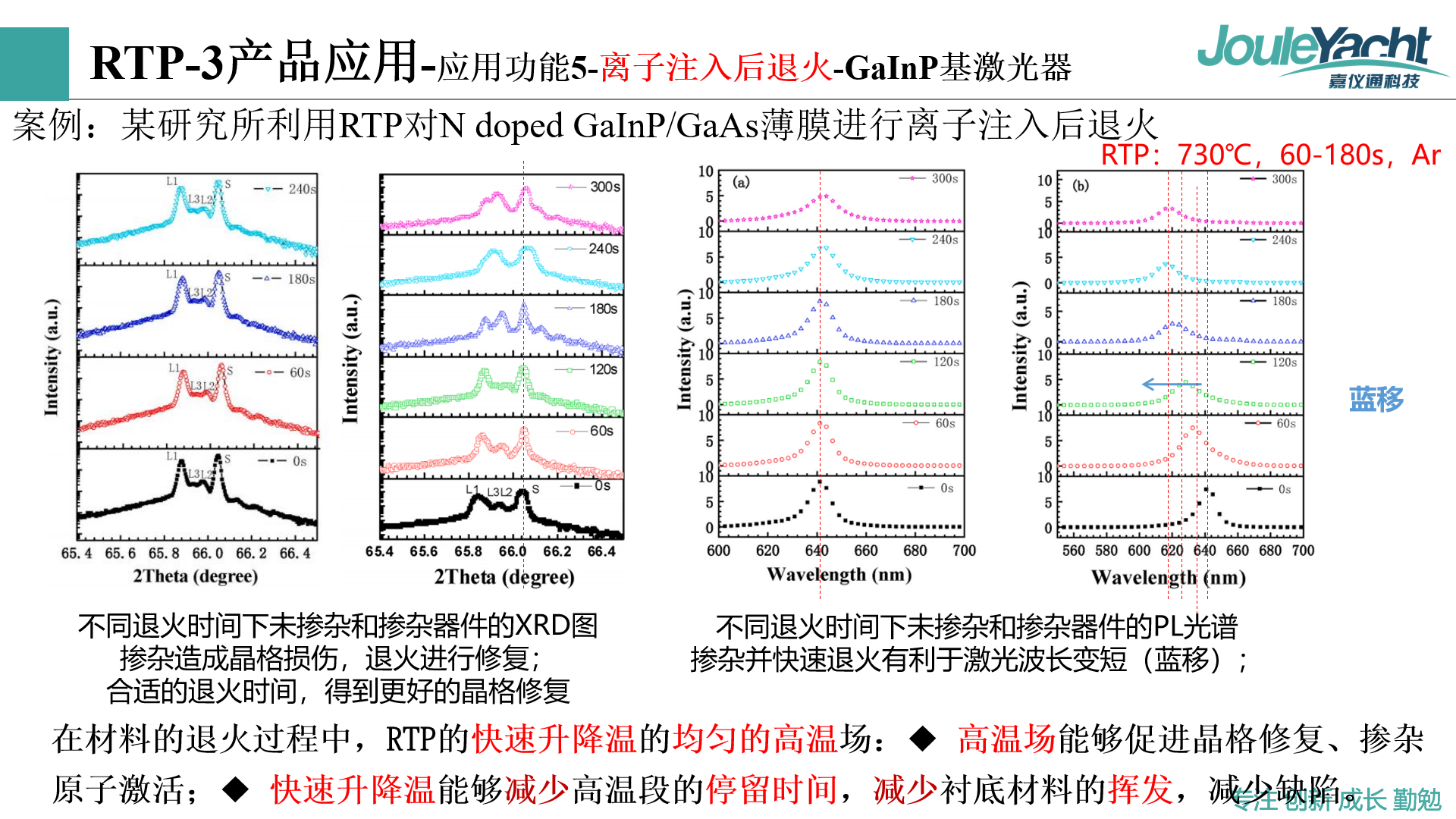

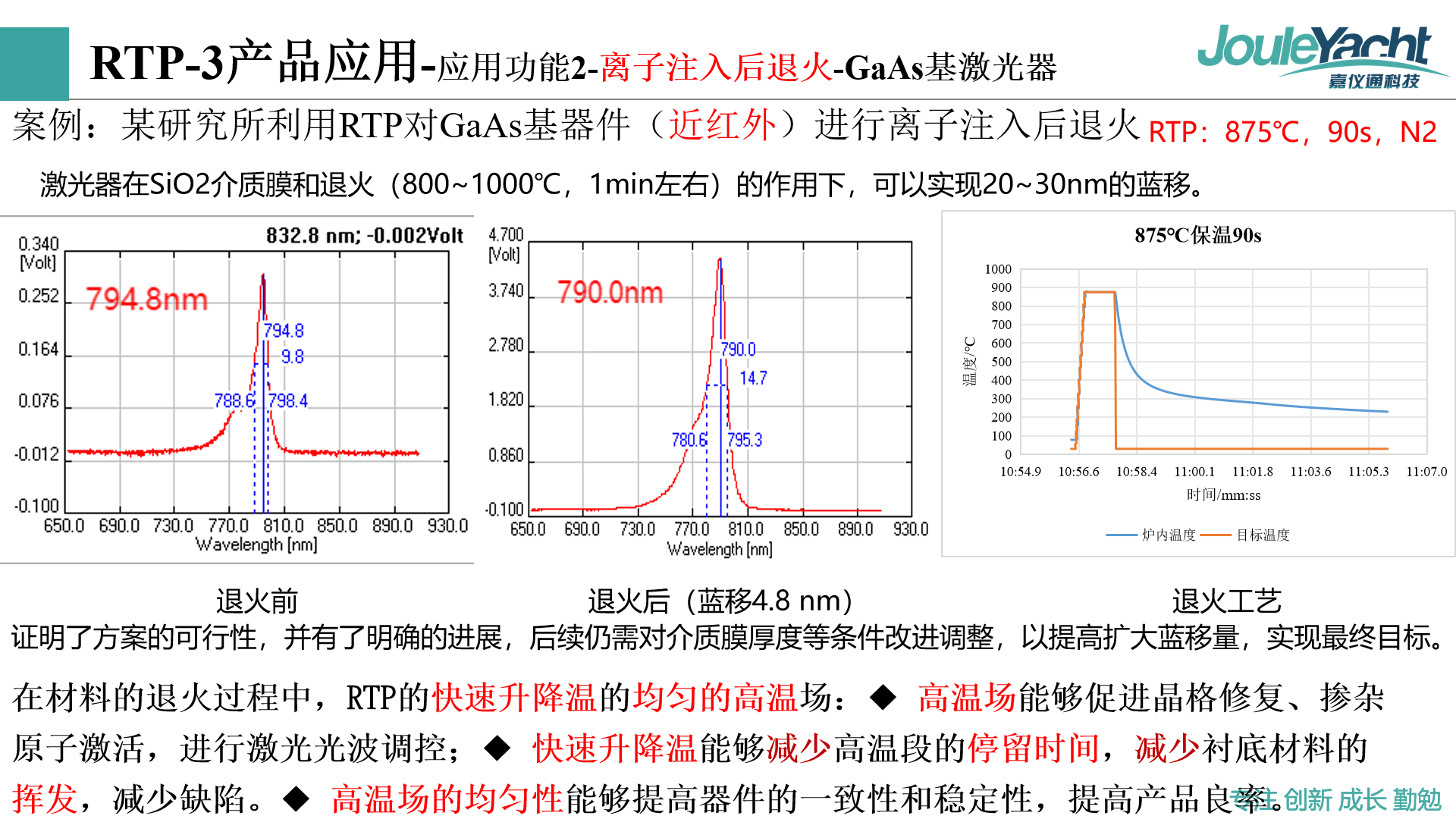

引用案例：
三、解决量子阱带隙调控与光子集成波长蓝移问题
核心问题：在光子集成芯片中，不同器件需要不同带隙波长，传统再生长技术昂贵且复杂，难以实现局部带隙修饰。
RTP的解决路径：
- 高温快速热处理（700~750℃，120s） 诱导量子阱-势垒层原子互混（QWI），有效扩大带隙，实现蓝移。
- 精确温度控制 避免表面化学缺陷过度扩散，保持材料结晶质量，确保PL强度不严重衰减。
- 配合介质膜（如Al₂O₃或SiO₂）可进一步增大蓝移量（可达20~145 nm）。

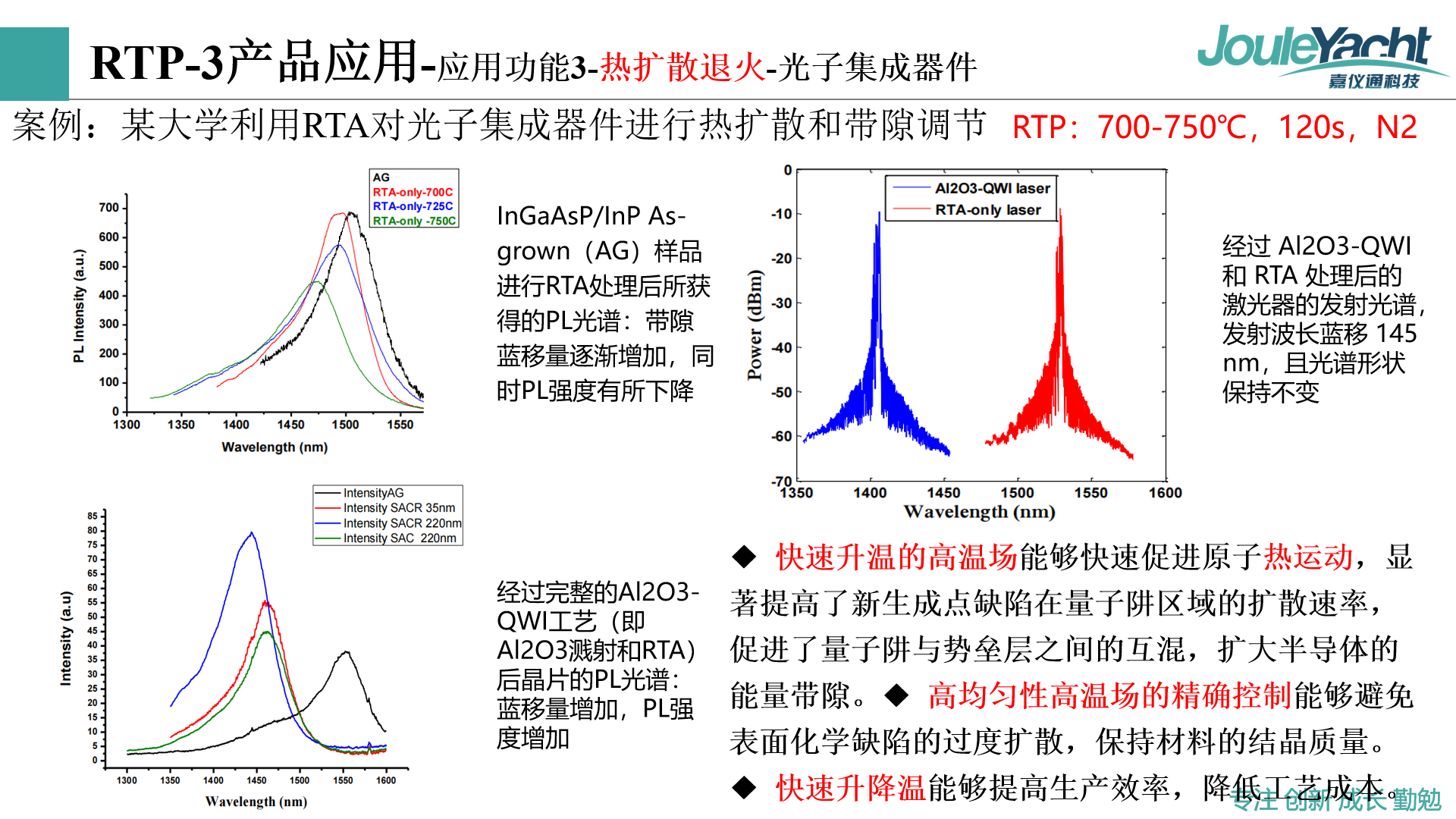

引用案例：
四、解决键合界面、钝化层及电极的界面可靠性与表面复合问题
核心问题：异质键合（如InGaAs-on-Insulator）、表面钝化处理及电极形成中，界面缺陷、悬空键、表面复合中心会严重恶化器件暗电流和可靠性。
RTP的解决路径：
- 高均匀性温场（300℃左右键合，250~350℃合金化/钝化） 促进界面原子扩散和化学反应，形成致密、无空洞的键合层或钝化层。
- 保护气氛（N₂） 防止金属或钝化层高温氧化。
- 快速工艺 控制热扩散深度，避免破坏有源区。

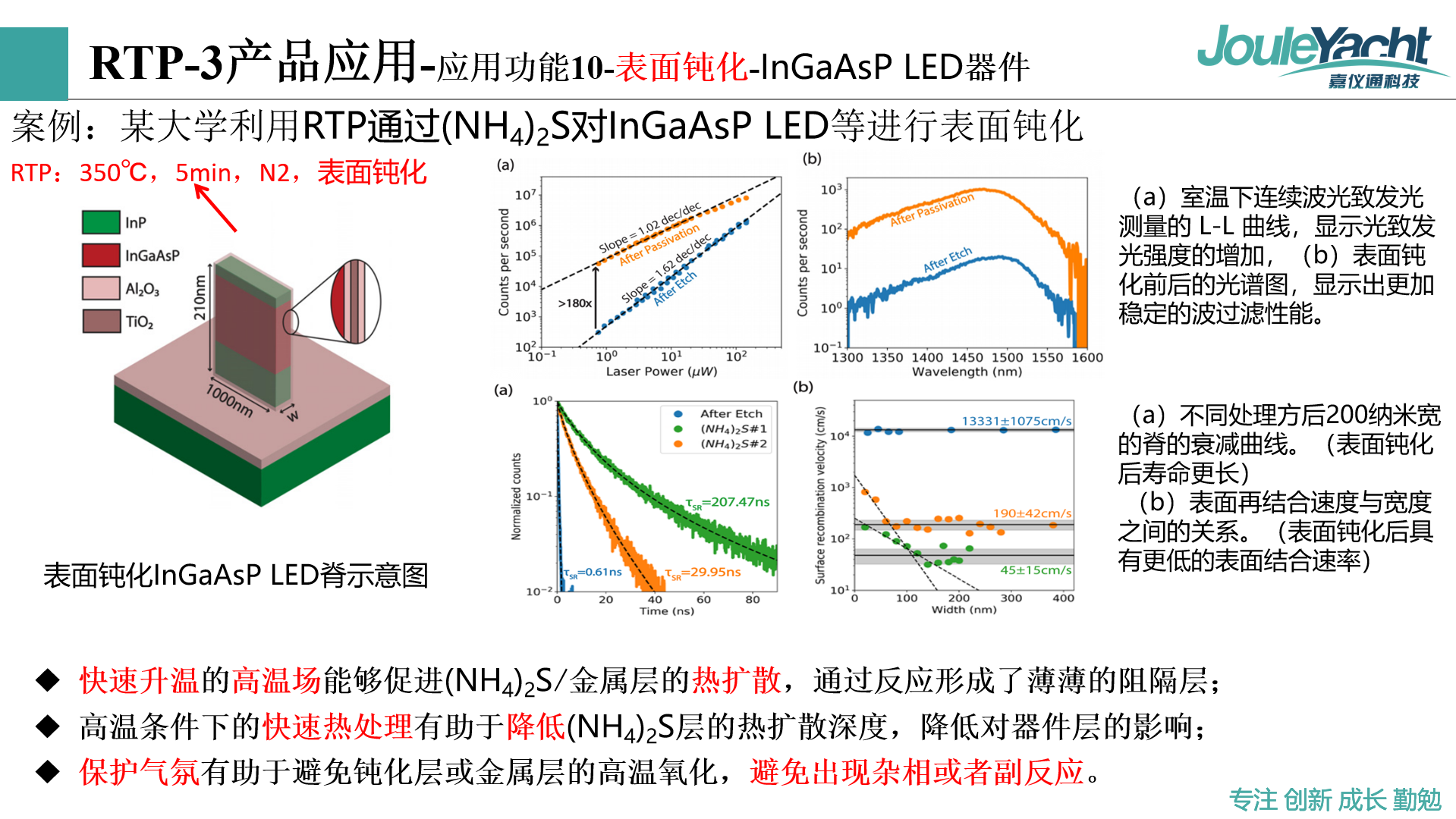

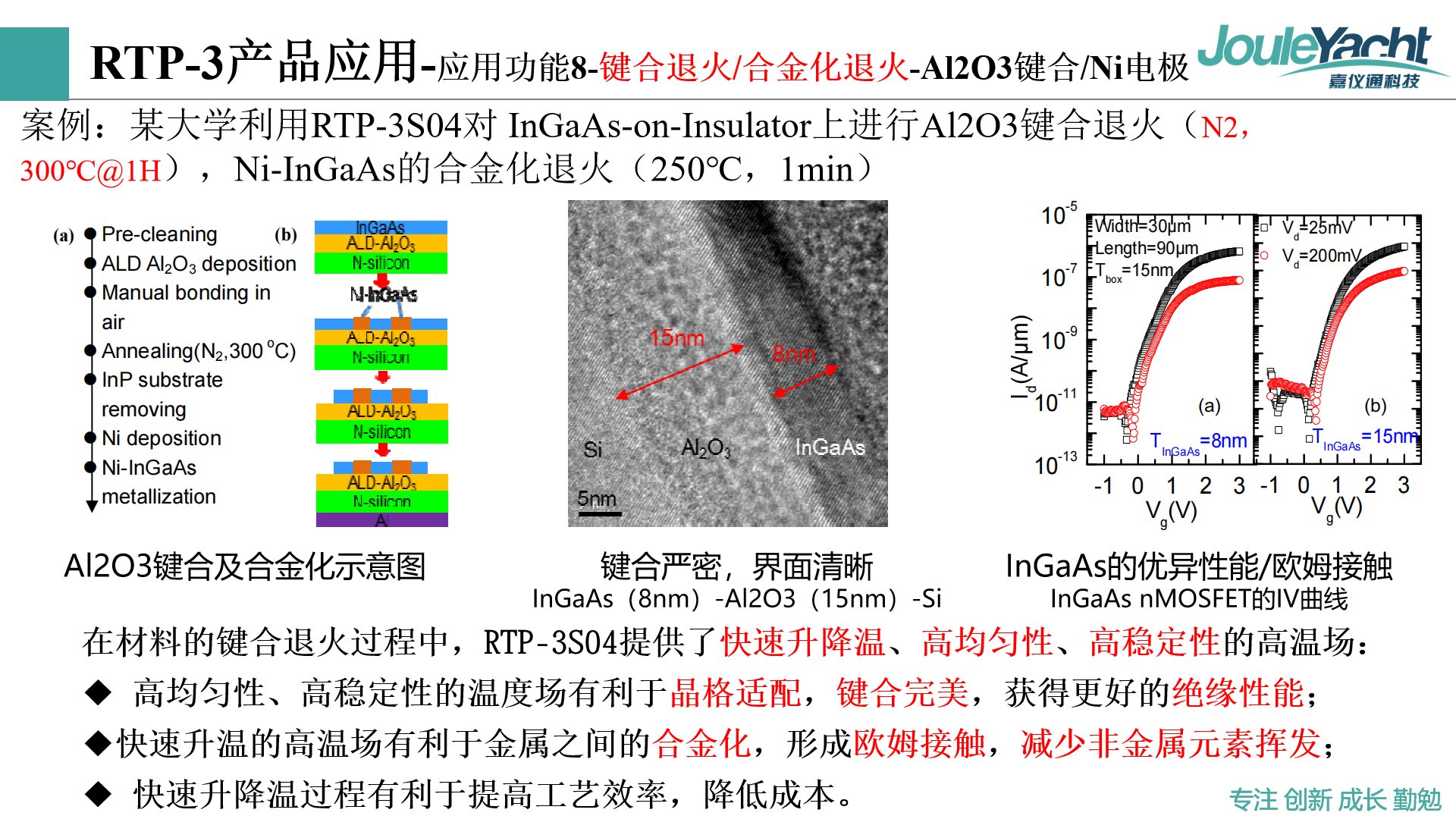

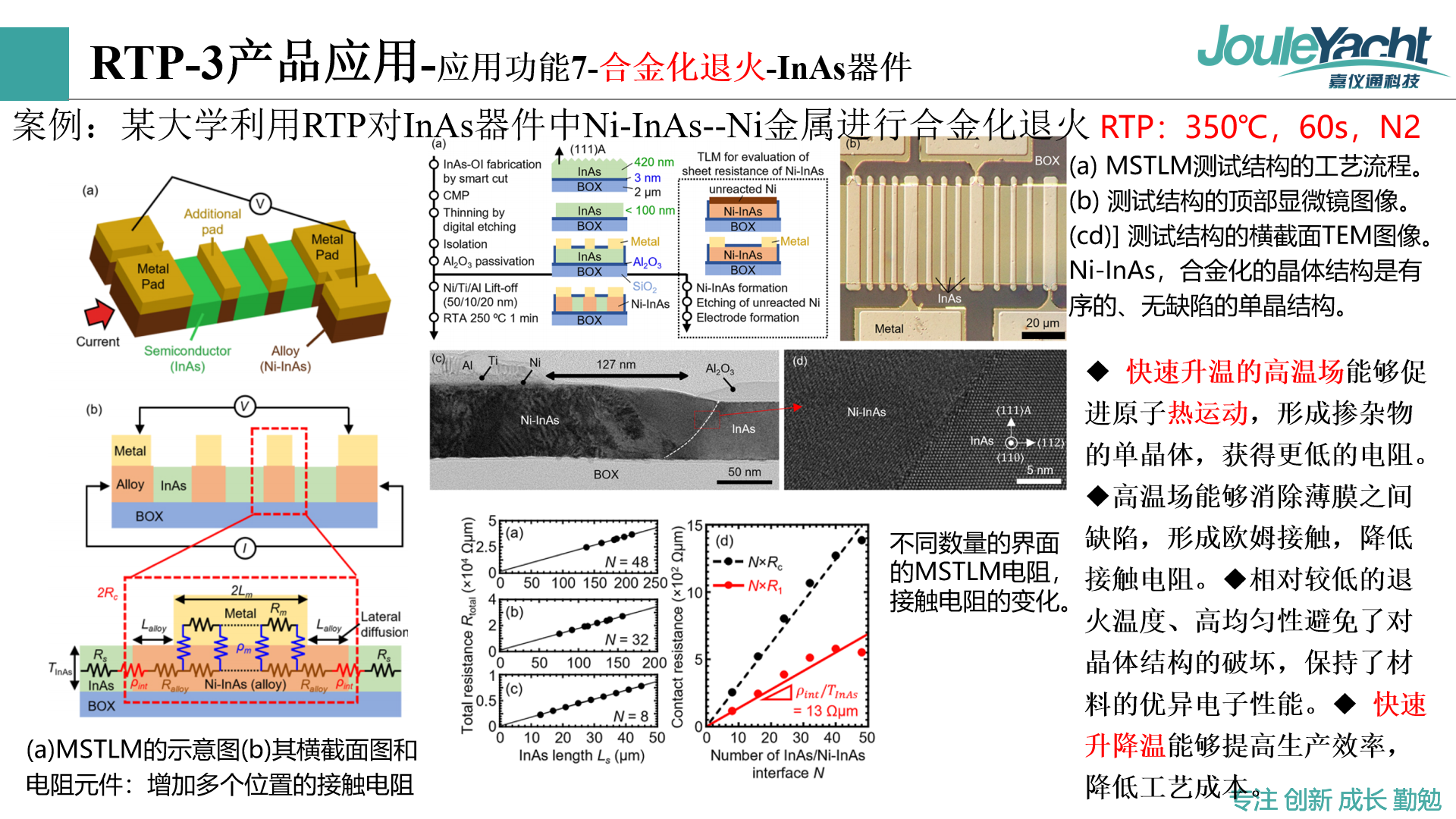

引用案例：
五、解决薄膜致密化、热管理及机械稳定性问题
核心问题：溅射或蒸镀的金属/透明导电薄膜（如Au、ITO）初始呈多孔或非晶态，导热性、附着力及抗磨损性不足，影响芯片散热和测试可靠性。
RTP的解决路径：
- 多段阶梯式升温（如150℃→370℃） 逐步消除杂质和缺陷，促进再结晶，提高致密度。
- 快速升降温 减少高温对底层器件的热影响，同时提高工艺效率。

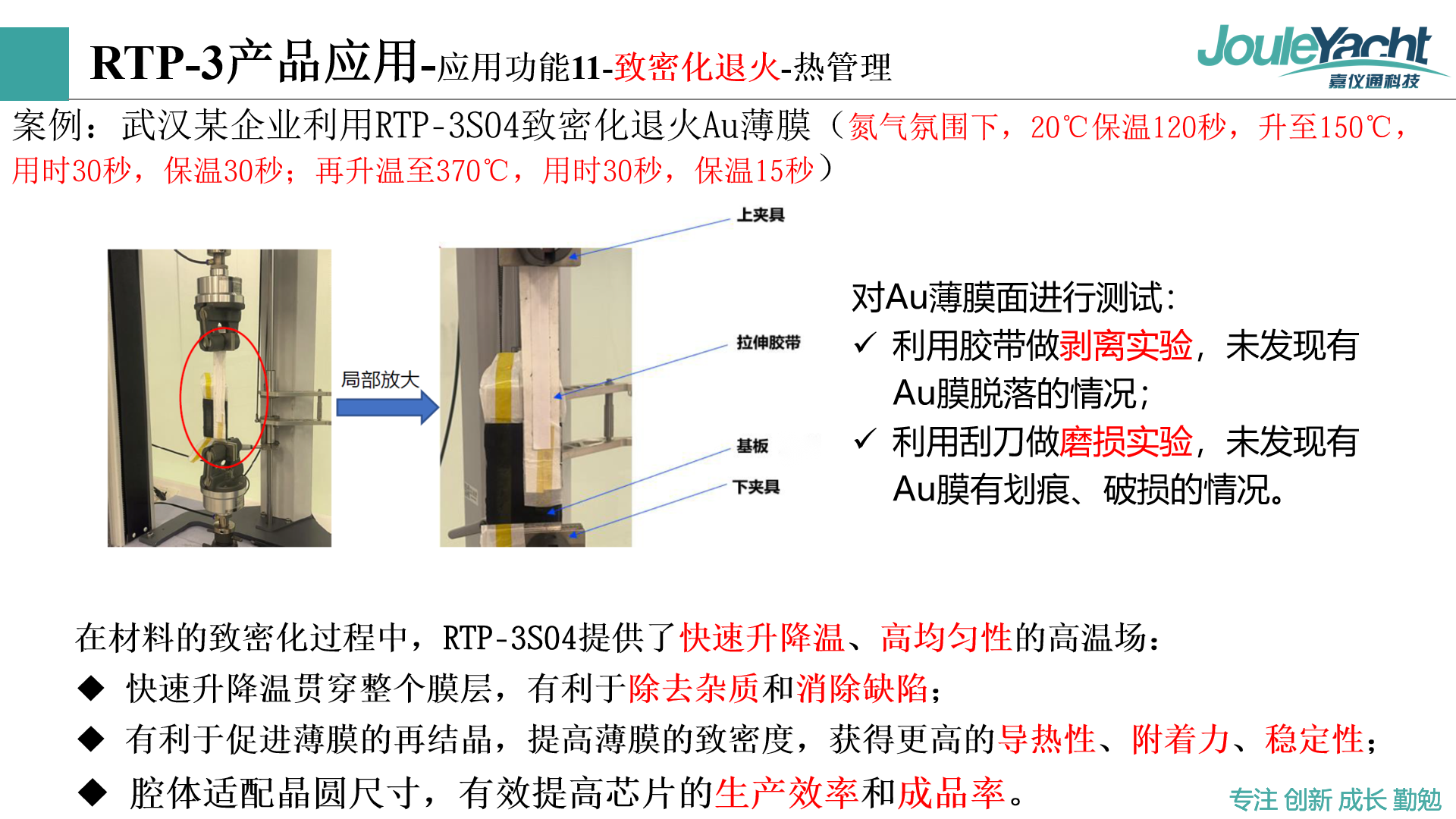

引用案例：
总结：
快速退火炉解决的不仅是“加热”问题，而是时间-温度-均匀性三位一体的精密热工艺控制问题。它在不损伤材料本征性能的前提下，同时实现了电学优化、光学调控、缺陷修复、界面强化和机械加固五大目标，是支撑当前高性能半导体激光器及光子集成器件从实验室走向高良率量产的核心装备之一。
关键词：
扫二维码用手机看
下一个
:
没有了！
下一个
:
没有了！
相关资讯
在线留言
WRITE A MESSAGE TO US
客户留言
描述：
热门资讯
-
- 快速退火炉RTP在二代半导体激光器制造中的核心价值分析 2026-09-16 15:48:25
- 喜报！热烈祝贺我司首席战略科学家王肇中教授当选欧洲科学、艺术与文学院院士！ 2026-09-07 15:49:00
- 铸就大国科研利器，服务“两弹一星”单位、核能与量子前沿实验室的硬核伙伴 2026-09-02 15:31:49
- 深化技术合作，共谋产业发展—北京华丞电子与嘉仪通科技开展合作交流 2026-08-18 15:05:38
- 硬核认证！10+院士团队选择，嘉仪通科技设备助力科研攻关 2026-08-04 15:43:51
- Nature Communications发布：快速退火炉助力实现原子限域插层，构筑高阈值氮化镓器件 2026-07-27 14:42:13
我们的产品
公司多年来秉持互惠共赢的原则与全国各地客户开展贸易合作往来
