RTP快速退火在GaN器件中的应用中解决哪些关键问题?

【概要描述】摘要随着第三代半导体材料氮化镓(GaN)在高频、高功率、光电子及传感器等领域的广泛应用,器件性能的优···

  • 分类: 行业知识
  • 作者:管理员
  • 来源:本站
  • 发布时间:2026-04-28
  • 访问量: 2
详情

摘要

随着第三代半导体材料氮化镓(GaN)在高频、高功率、光电子及传感器等领域的广泛应用,器件性能的优化对热处理工艺提出了更高要求。快速退火炉以其快速升降温、精准控温、良好温场均匀性及气氛可控等优势,成为GaN器件制造中不可或缺的关键设备。



本文基于嘉仪通科技JouleYachtRTP系列产品在多个GaN器件研究中的应用案例,系统梳理了RTP在合金化退火、界面优化、致密化处理、离子注入后退火及等离子体处理后退火等关键工艺环节中解决的核心问题。



研究表明,RTP能够有效降低欧姆接触电阻、修复晶格损伤、激活掺杂原子、改善界面态密度、提升氧化层质量,并显著提高器件的稳定性、重复性和击穿电压。本文为GaN器件工艺优化和RTP设备的进一步推广提供了参考依据。






以下是快速退火炉(RTP)在GaN器件应用中解决的主要问题的梳理



一、合金化退火:形成低电阻、高稳定性的欧姆接触



解决的问题:



促进金属层(如Ti/Al/Ni/AuSc/Al/Mo/Au)的热扩散,降低接触电阻

形成高重复性、高稳定性的欧姆接触

提高器件稳定性、重复性和灵敏度

控制热扩散程度,避免空洞等缺陷

改善不同退火温度下的欧姆/肖特基特性调节



对应案例:案例一 案例六






二、改善界面质量与降低界面态密度





解决的问题:



降低Al₂O₃/GaN界面缺陷密度

改善界面平整度,减少漏电流

提高MIS-HEMT器件的阈值电压(Vth)稳定性

通过后金属化退火(PMA)提升界面质量



对应案例:案例四案例五






三、致密化退火:提升氧化物和界面质量



解决的问题:



修复氧化层缺陷,提高氧化物质量

改善外延层结晶取向,提升界面质量

提高薄膜致密度,降低表面粗糙度

增强光学反射率,提升器件性能(如DUV LED



对应案例:案例七案例






四、离子注入后退火:修复晶格损伤、激活掺杂原子



解决的问题:



修复离子注入造成的晶格损伤

激活掺杂原子(如SiMgN

提高发光效率和波长调控能力

减少高温段停留时间,降低衬底挥发和缺陷



对应案例:案例九案例十






五、等离子体处理后退火:修复损伤、提高击穿电压



解决的问题:



修复氢气等离子体处理造成的损伤

形成钝化层,提高击穿电压

减少缺陷,提高器件可靠性



对应案例:案例十一

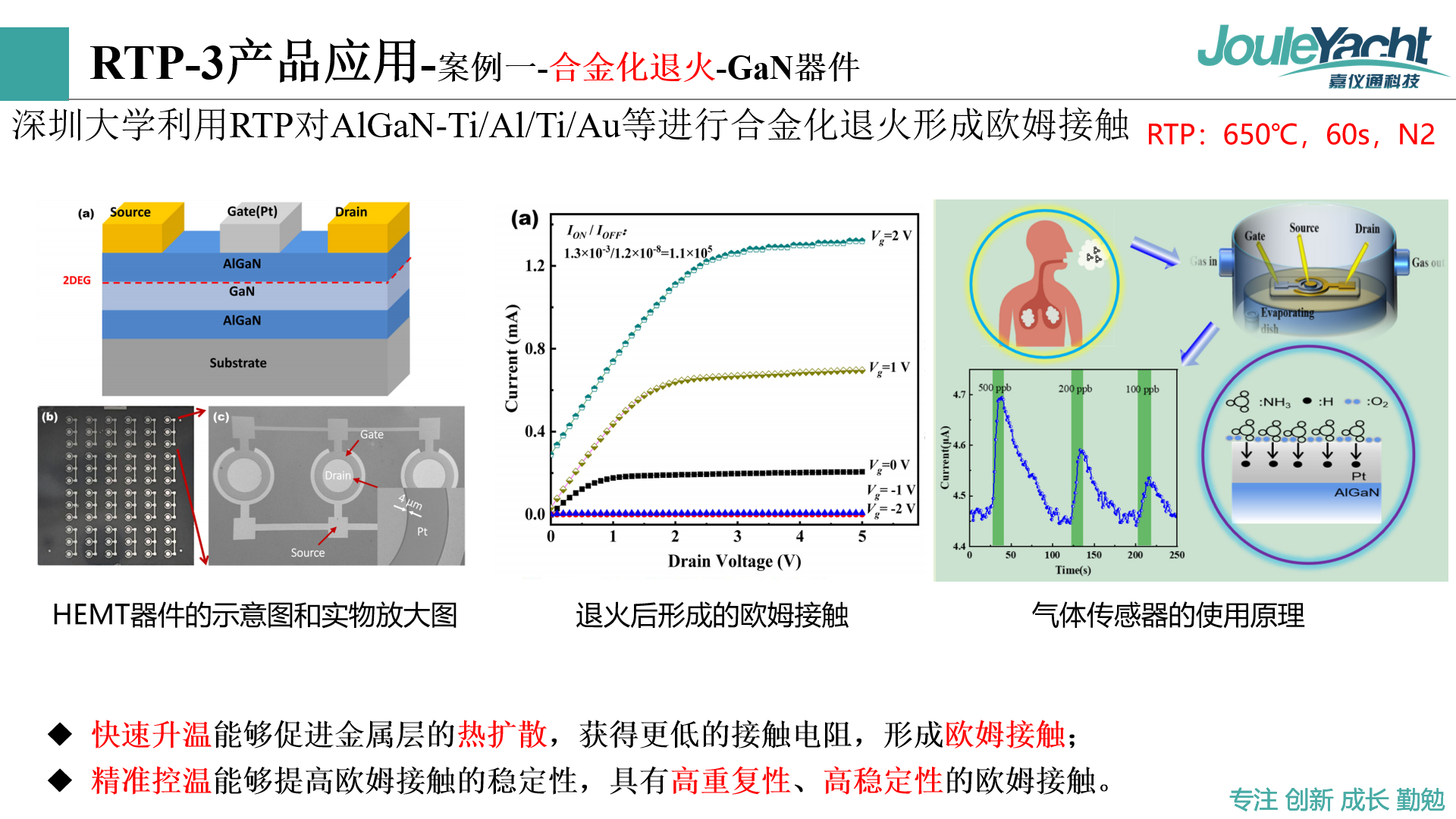

案例一:

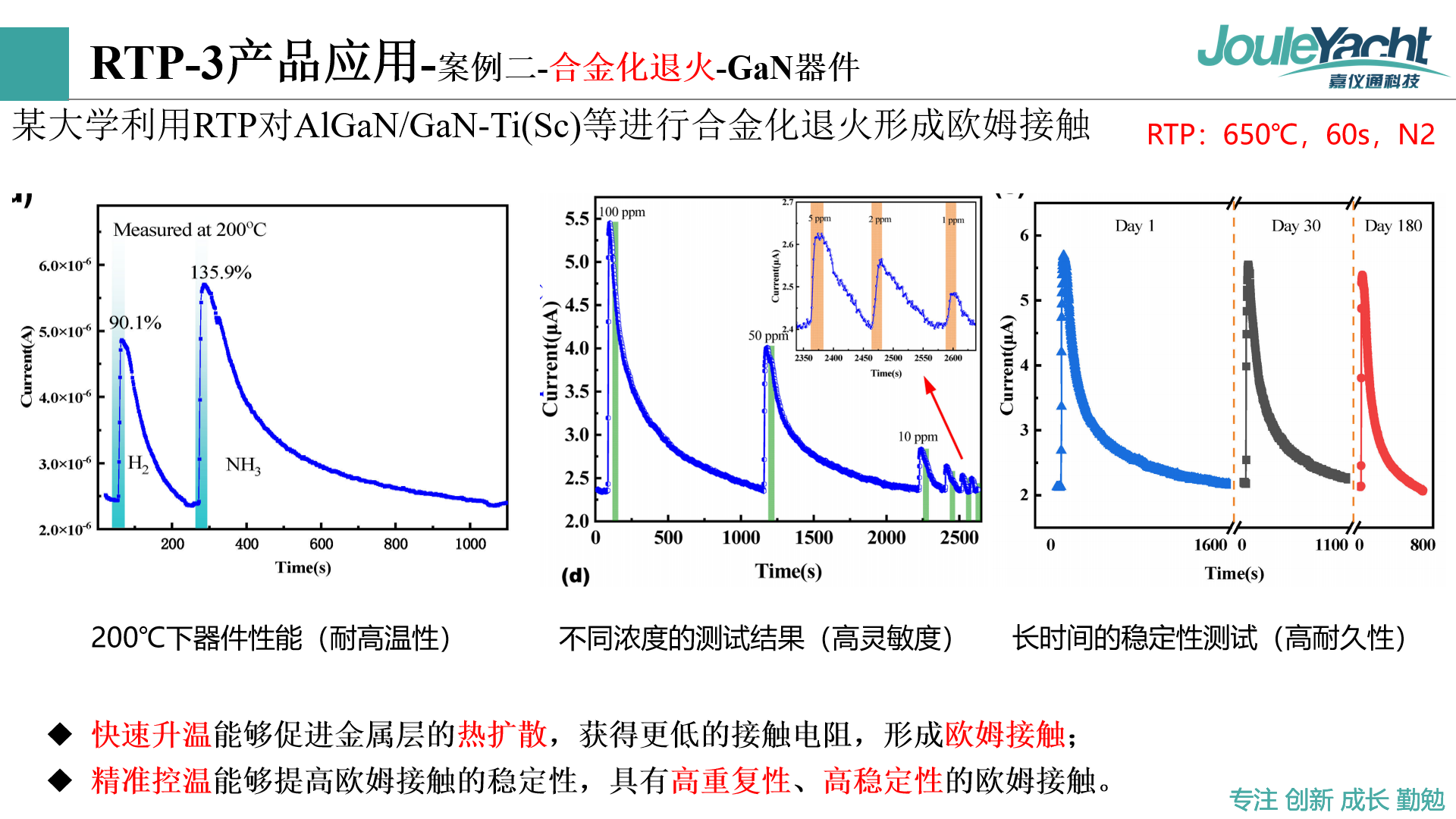

案例二:

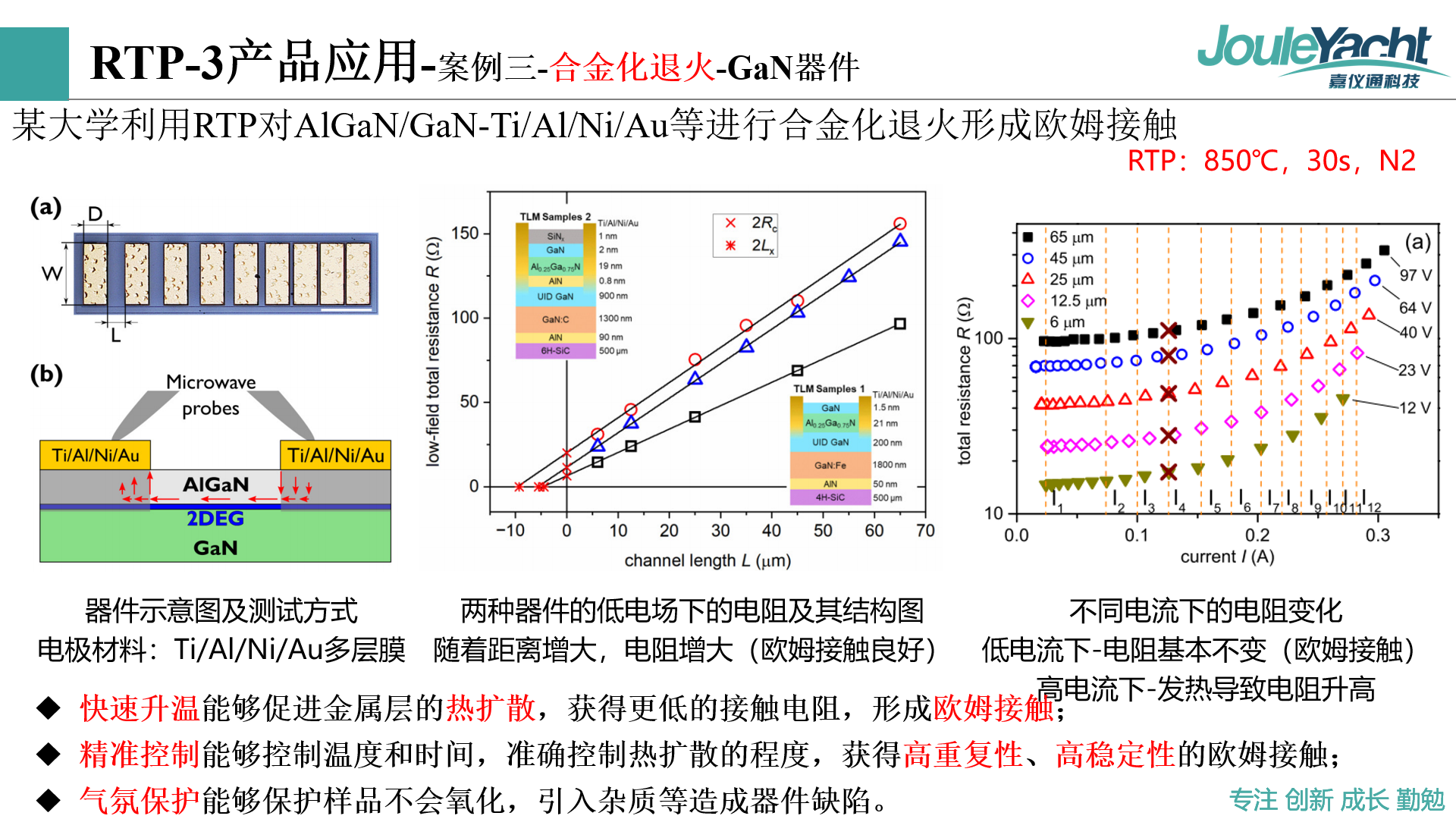

案例三:

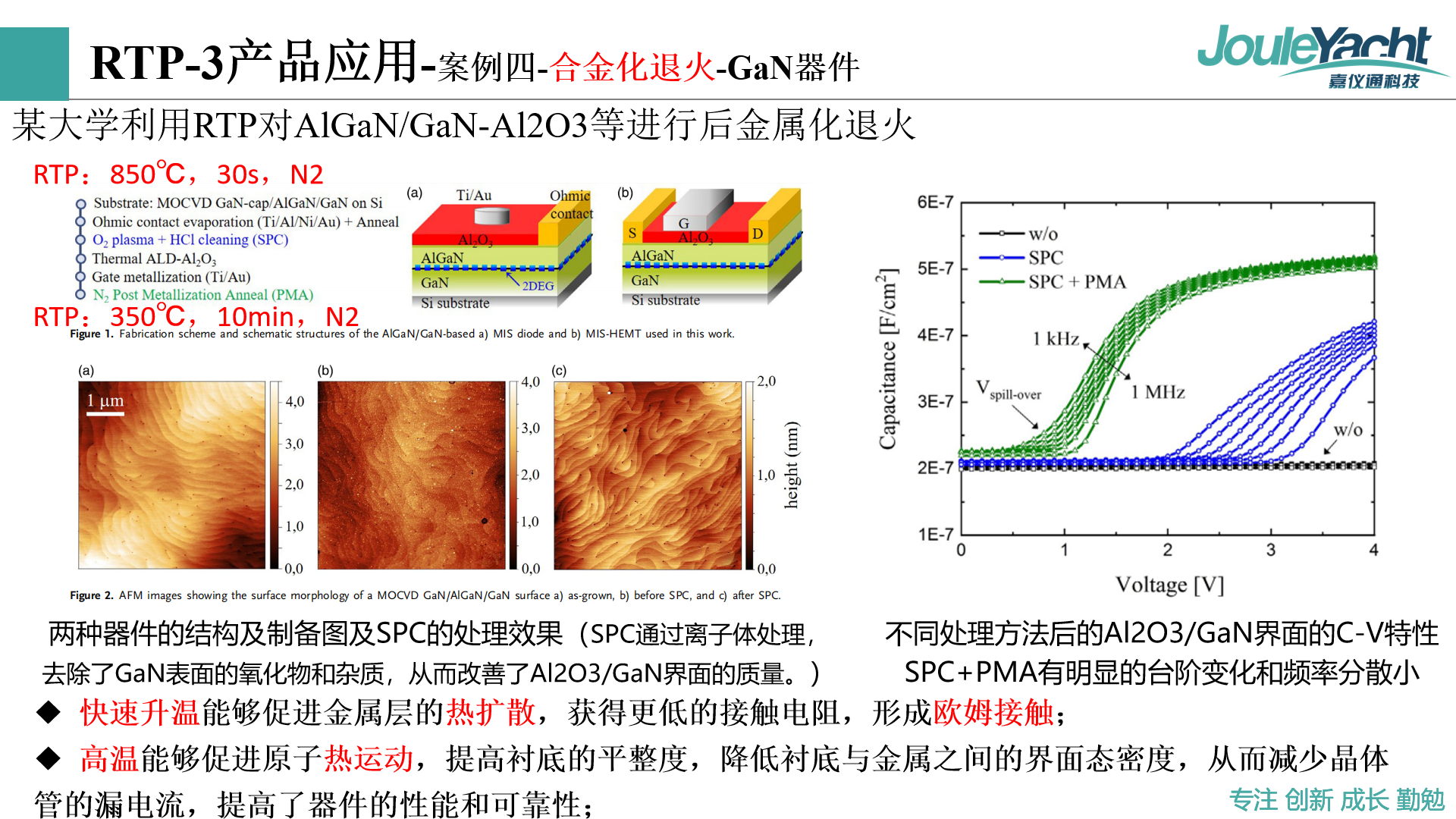

案例四:

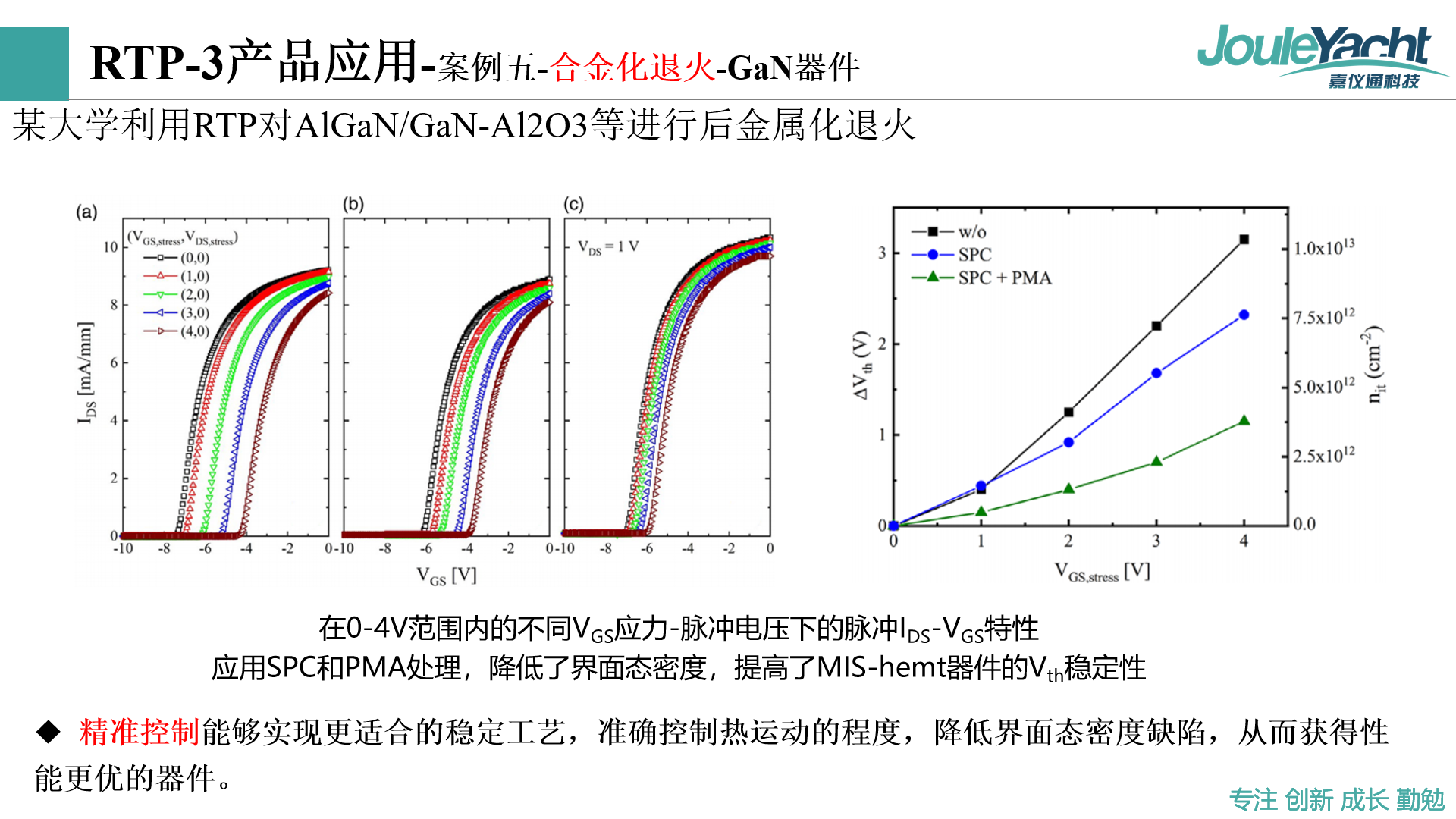

案例五:

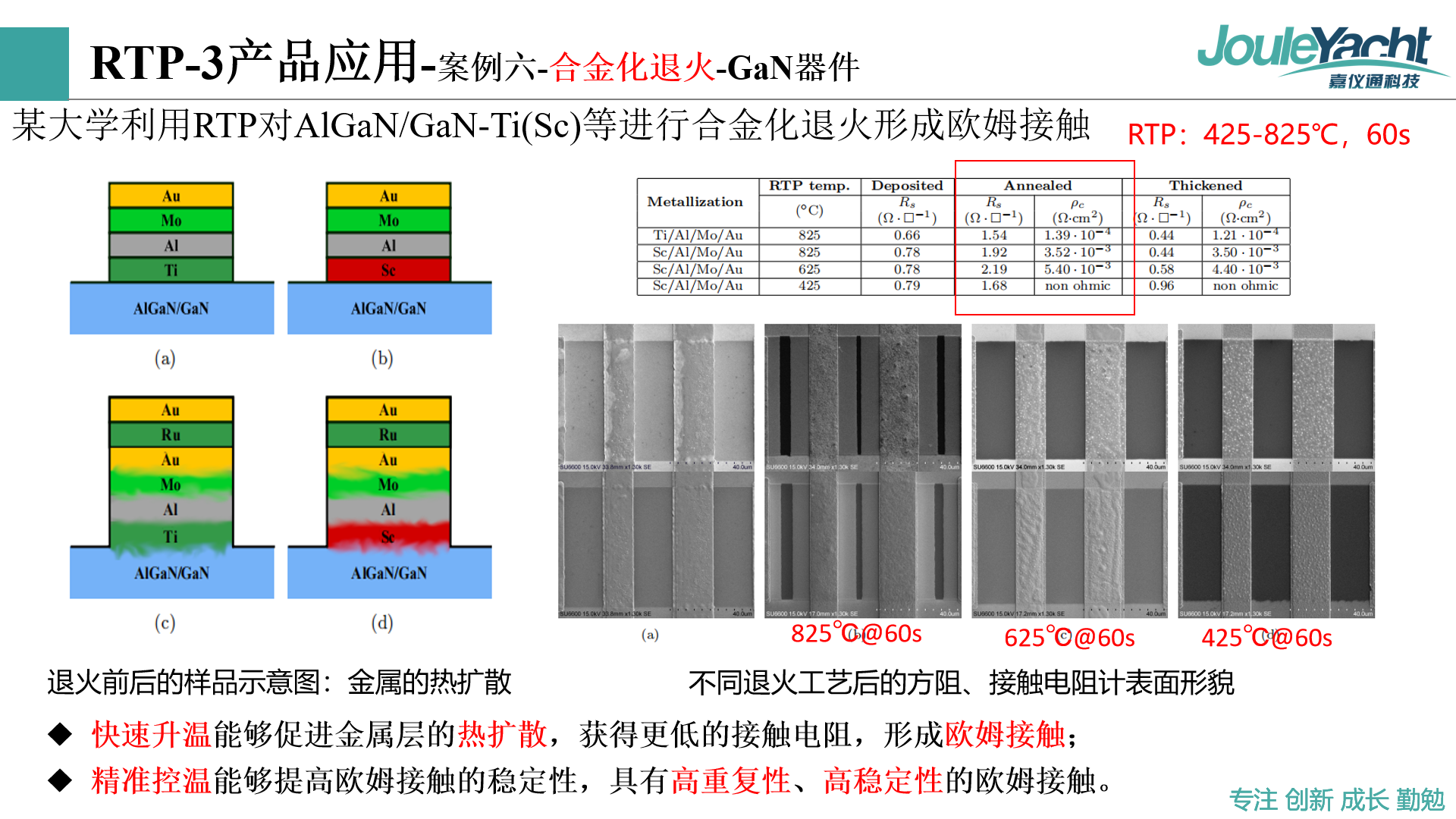

案例六:

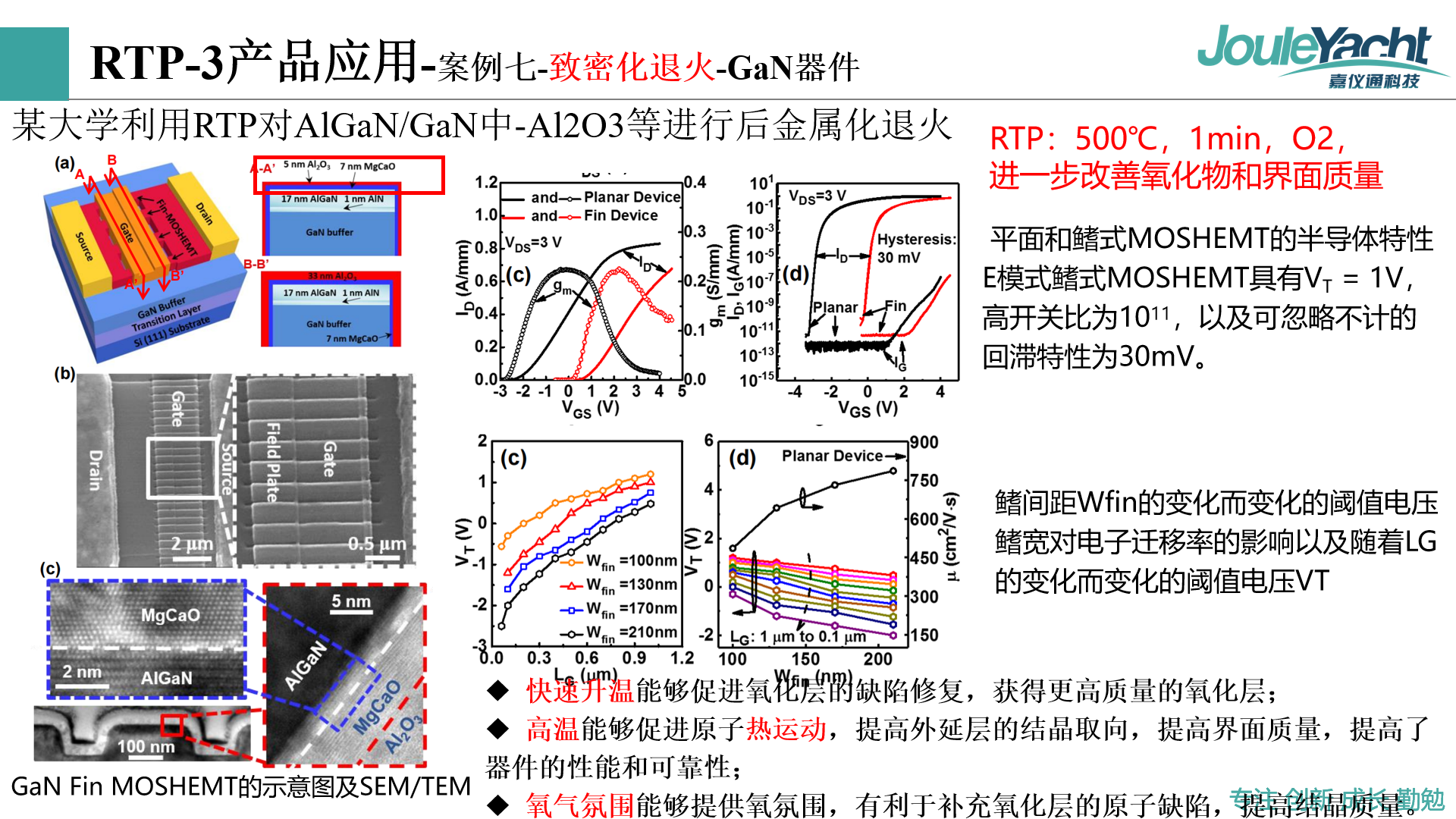

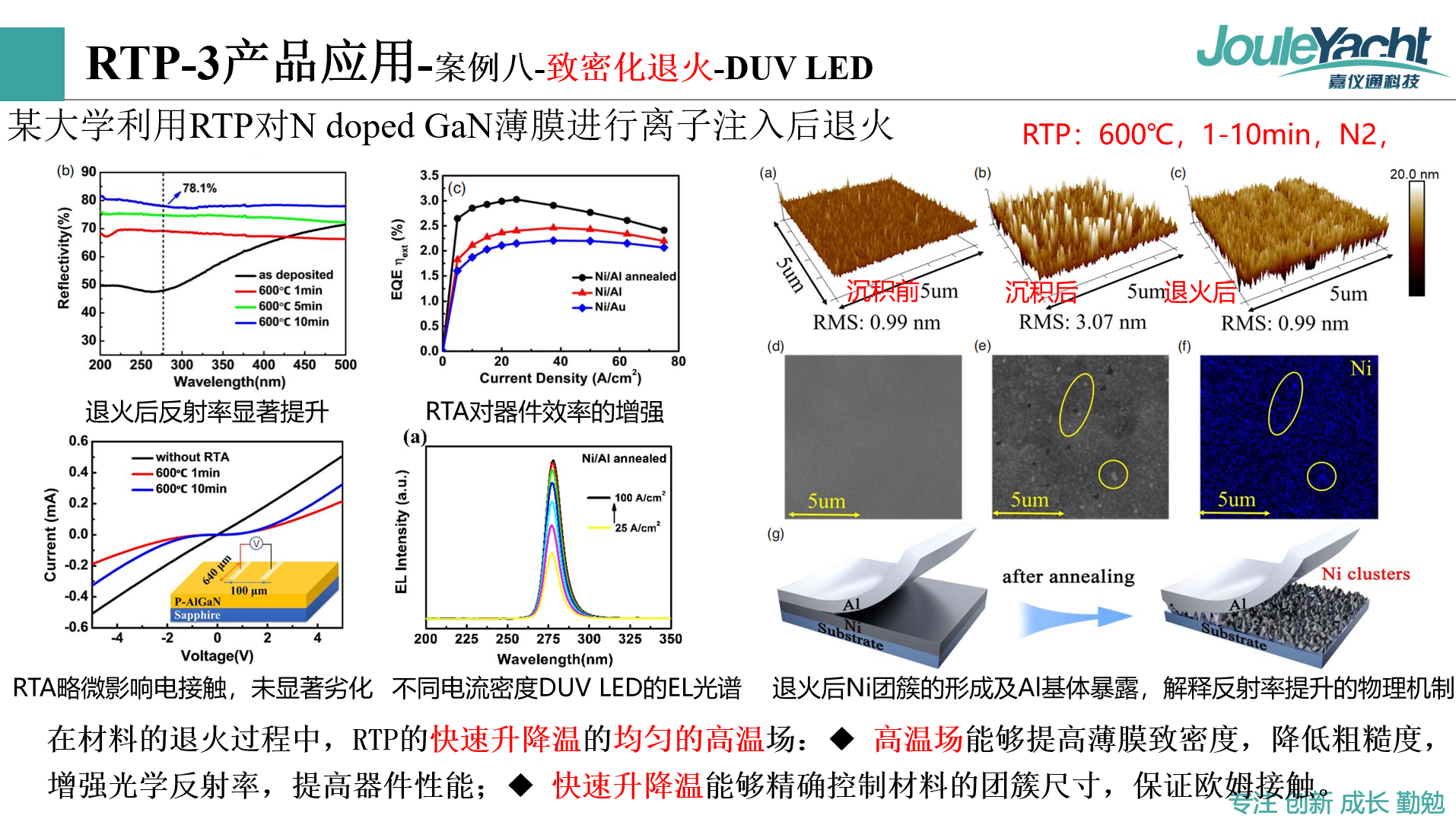

案例七:


案例八:

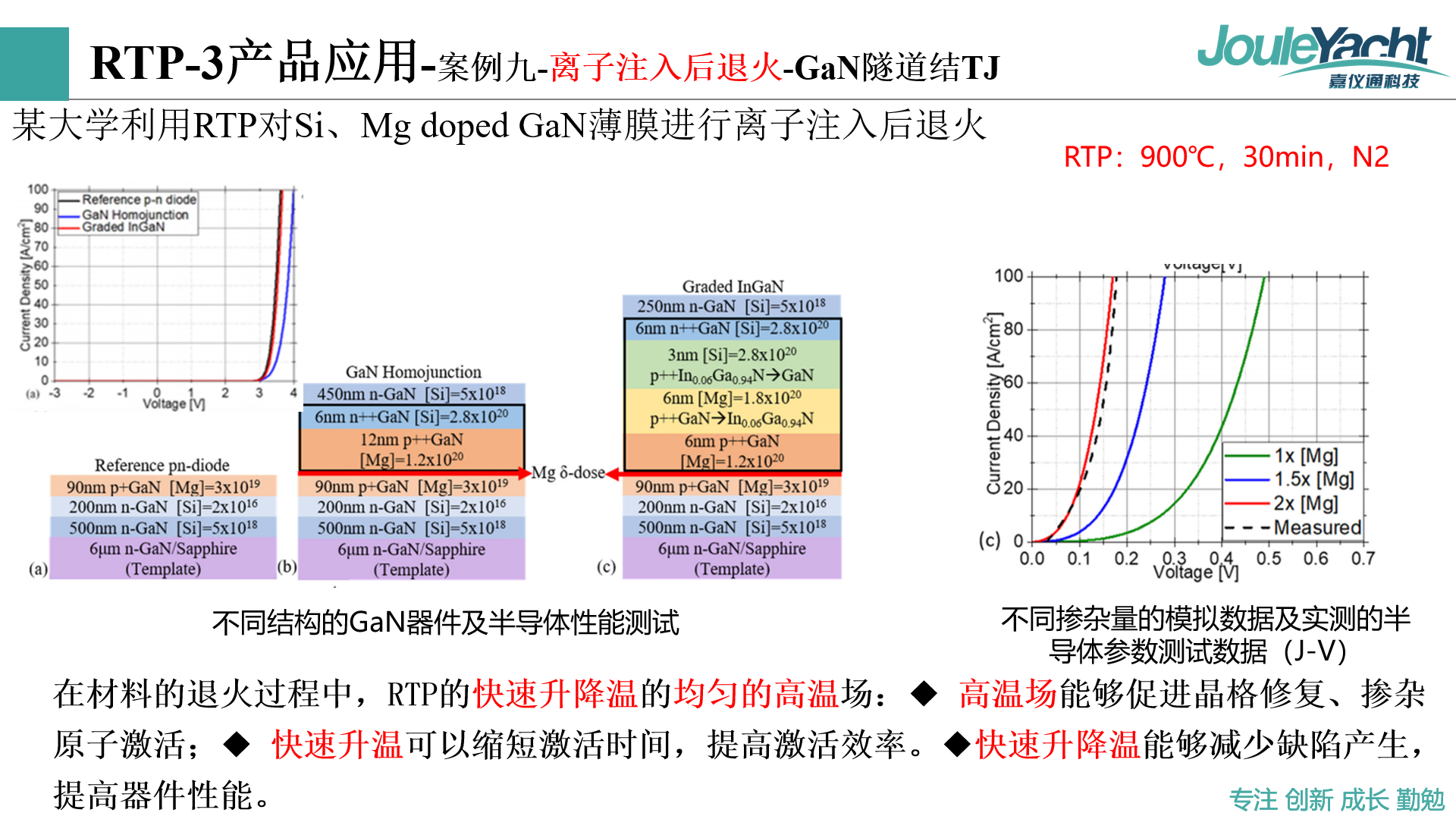

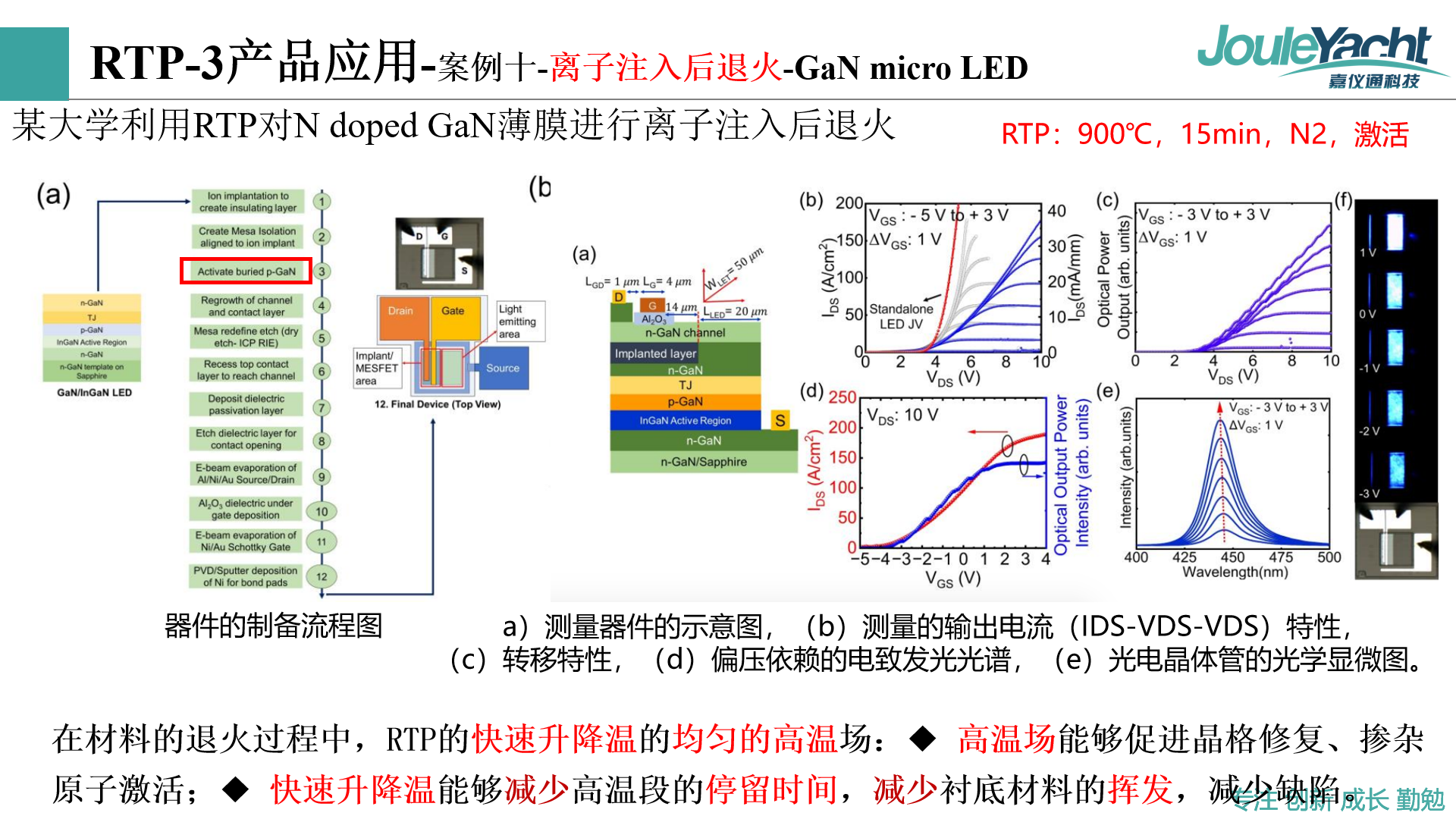

案例九:


案例十:

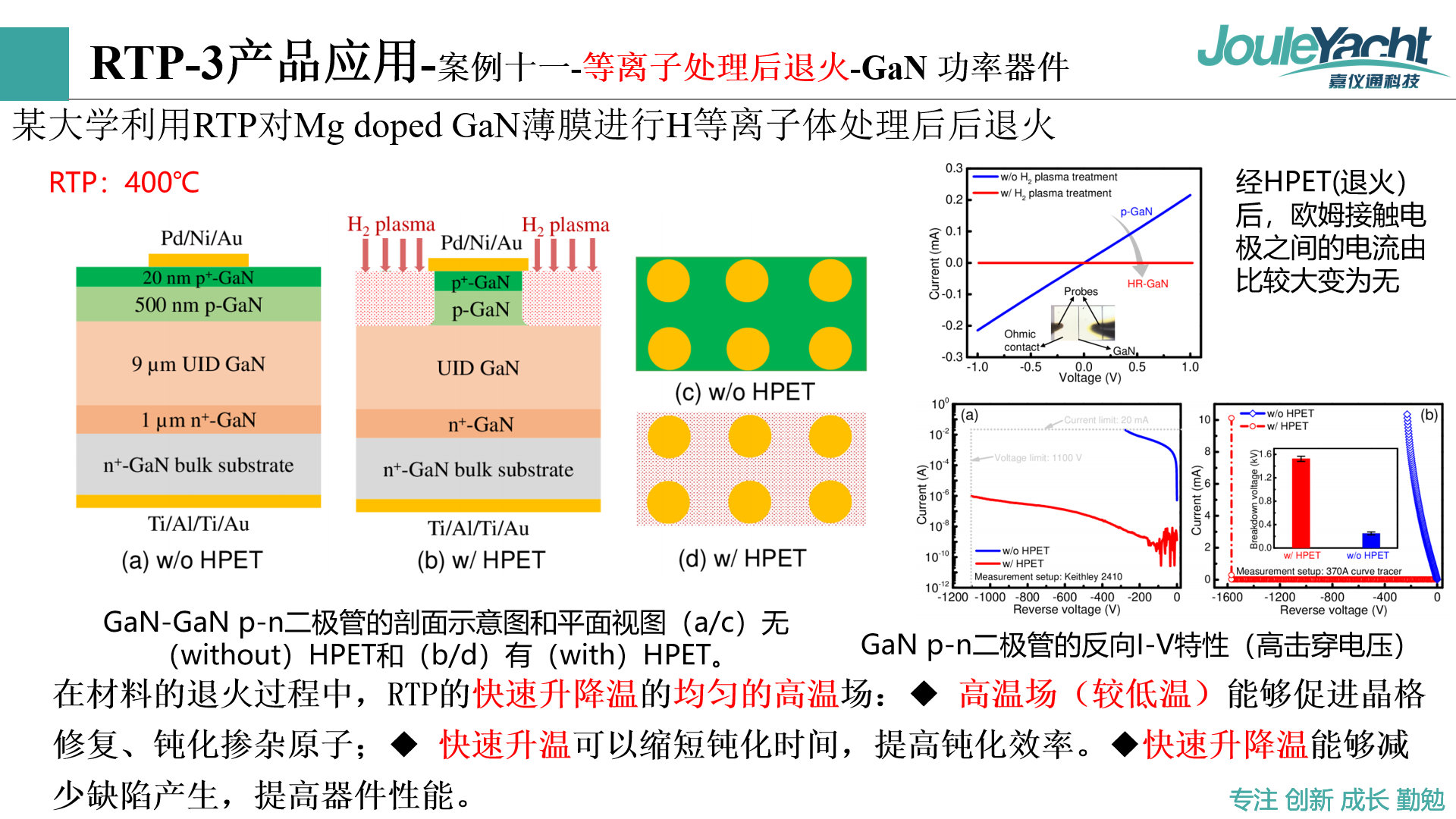

案例十一:





结语

通过对多个研究案例的总结可以看出,快速退火炉(RTP)在GaN器件的制备与性能优化中发挥了多方面的关键作用。无论是在AlGaN/GaN HEMTMIS-HEMTGaN LEDDUV LED,还是在功率二极管和micro LED等器件结构中,RTP都通过其快速升降温、精准温度控制和气氛调节能力,解决了从金属合金化、界面调控到晶格修复、掺杂激活等一系列工艺难题。



尤其值得强调的是,RTP不仅能够提升器件的电学性能和光学性能,还能有效控制缺陷生成、提高工艺重复性和器件可靠性,为GaN器件从实验室研究走向产业化量产提供了坚实的技术支撑。未来,随着GaN器件向更高频率、更高功率、更高集成度方向发展,RTP设备的工艺窗口优化、温度均匀性提升以及原位监测能力增强,将成为进一步推动GaN半导体技术演进的重要方向。
