Xene材料是一类由单层或几层原子厚度的二维(2D)材料,类似于石墨烯。Xene材料主要以元素的二维形式存在作为一类新兴的二维材料,以其独特的物理和化学性质,正成为材料科学和电子工程领域的研究热点




 Xene材料[1]硅烯(Silicene)、锗烯(Germanene)、锡烯(Stanene)、磷烯(Phosphorene)、硼烯(Boronene)、氮烯(Nitrogene

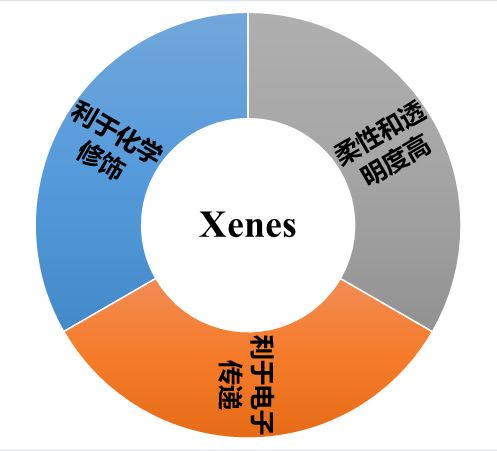

二维结构赋予其高表面积和独特的物理性质,如出色的电子迁移率、带隙调整能力以及拓扑特性,使其在电子器件中具有广泛的应用潜力

机械性质如高机械强度和柔性,适合用于柔性电子器件

光学性质如吸收系数和带隙,可通过结构调整进行调控,适用于光电子器件和传感器

稳定性和反应性:一些Xene材料表现出良好化学稳定性,而另一些则易于功能化,适用于传感、催化等领域。



Xene材料以其单原子层或少数原子层的厚度、优异的电子迁移率、可调的带隙特性和机械柔性等特性,为电子器件、光电子器件、传感器等领域提供了新的设计思路。[2]而要准确理解和利用这些特性,霍尔效应测试仪HET)成为不可或缺的工具。



材料研究中,Zhaoying Dang[3]Si(111)衬底上外延生长了二维铋(Bi),并研究了其光电特性。他们发现,二维Bi/Si(111)异质结器件在可见光到近红外波段具有宽带响应,光响应度高达80 A W-1,响应时间约为3 µs。这种优异的光电性能归因于异质结中载流子的产生和传输得到增强。



研究中,霍尔测试的主要目的是测量二维Bi的载流子浓度、载流子迁移率和电导率等电学参数,这些参数对于理解二维Bi的电学性质以及其在光电探测器中的应用至关重要。例如,载流子迁移率决定了载流子在材料中的传输效率,而载流子浓度则影响了器件的光响应度如图1所示

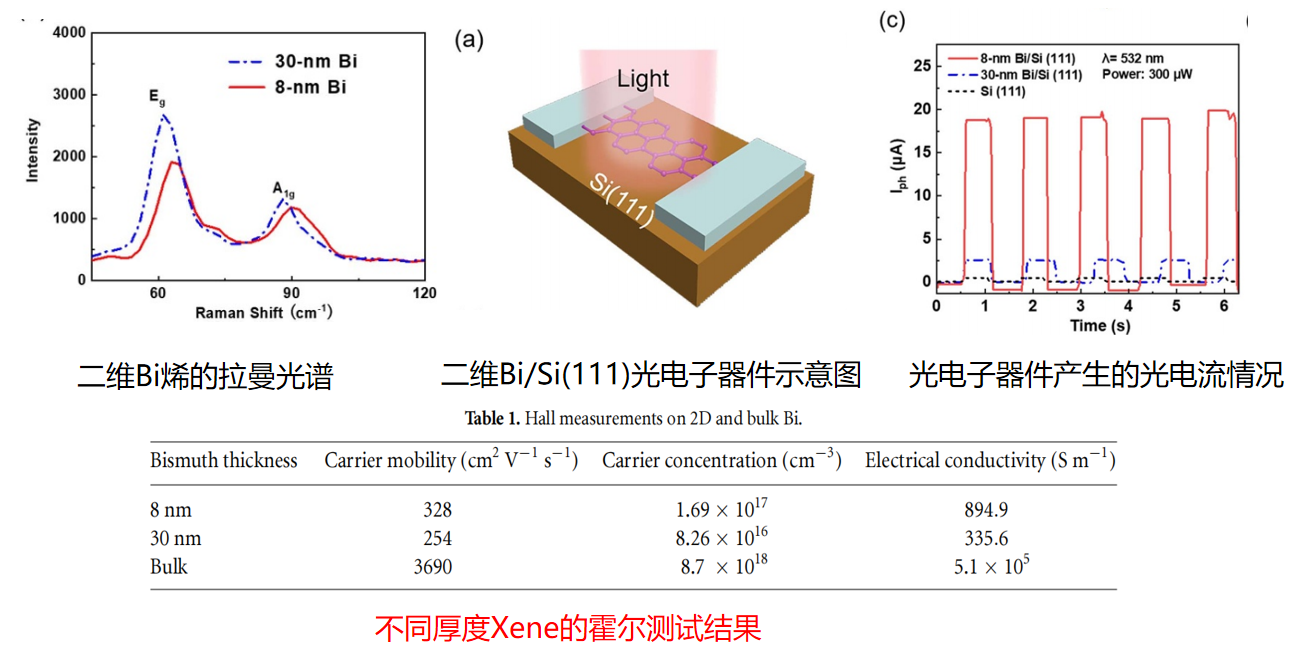

1  HETBi/Si光电子器件的性能测试



这项研究揭示了二维Bi/Si(111)异质结器件在光电探测器应用中的巨大潜力,并为其他VAXene材料在光电器件中的应用提供了新的思路。霍尔效应测试仪在这一研究中的应用,不仅帮助我们深入理解了Xene材料的电学行为,还指导了材料制备工艺的优化,推动了Xene材料在电子、光电子和传感器等领域的应用发展。随着技术的不断进步,相信Xene材料将在未来的电子世界中扮演更加重要的角色。



参考文献:

[1] Khan K, Tareen A K, Khan Q U, et al. Novel synthesis, properties and applications of emerging group VA two-dimensional monoelemental materials (2D-Xenes)[J]. Materials Chemistry Frontiers, 2021, 5(17): 6333-6391.

[2] Li S, Huang G, Jia Y, et al. Photoelectronic properties and devices of 2D Xenes[J]. Journal of Materials Science & Technology, 2022, 126: 44-59.

[3] Dang Z, Wang W, Chen J, et al. Vis-NIR photodetector with microsecond response enabled by 2D bismuth/Si (111) heterojunction[J]. 2D Materials, 2021, 8(3): 035002.
